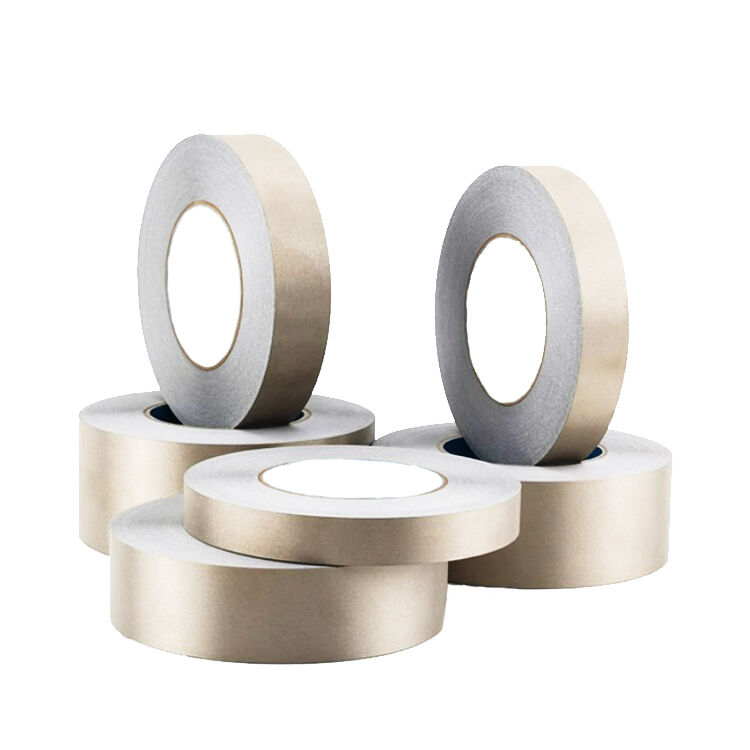

چرا نوار پارچه‌ای هادی، انتخاب برتر برای سپردهی مدارهای انعطاف‌پذیر است؟

هنگامی که مهندسان و طراحان محصولات راه‌حل‌های سپردهی برای مدارهای انعطاف‌پذیر را ارزیابی می‌کنند، نوار بافت رسانا به‌طور مداوم به‌عنوان ماده‌ی ترجیح‌داده‌شده ظاهر می‌شود. برخلاف فیلم‌های سپردهی سفت یا جایگزین‌های مبتنی بر فویل، نوار پارچه‌ای هادی انعطاف‌پذیری مکانیکی را با سرکوب قابل‌اطمینان تداخل الکترومغناطیسی ترکیب می‌کند و بنابراین به‌طور منحصر‌به‌فردی برای کاربردهایی که در آن‌ها مدارها باید خم شوند، تا شوند یا به اشکال پیچیده تناسب یابند، مناسب است. با کوچک‌تر و انعطاف‌پذیرتر شدن ادامه‌دار الکترونیک‌های مدرن، تقاضا برای مواد سپردهی که با دستگاه حرکت کنند نه علیه آن، هرگز بیشتر از این نبوده است.

مزایای عملکردی نوار پارچه‌ای هادی به‌صورت تصادفی حاصل نشده‌اند. این مزایا نتیجه‌ی مهندسی عمدی مواد است که پایه‌ی بافتی با پوشش فلزی را با چسب هادی حساس به فشار ترکیب می‌کند. این ساختار، تعادل استثنایی نوار پارچه‌ای هادی را در زمینه‌های عملکرد الکتریکی، دوام مکانیکی و راحتی پردازش فراهم می‌کند. چه در مونتاژهای نمایشگرهای LCD، چه در دستگاه‌های قابل پوشیدن یا در محفظه‌های الکترونیکی دقیق استفاده شود، نوار پارچه‌ای هادی اثربخشی یکنواختی در زمینه‌ی سپرزنی ارائه می‌دهد، در حالی که آزادی ساختاری لازم برای مدارهای انعطاف‌پذیر را حفظ می‌کند.

مزایای ساختاری نوار پارچه‌ای هادی

انعطاف‌پذیری بدون تضعیف عملکرد سپرزنی

یکی از مهم‌ترین دلایلی که نوار پارچه‌ای هادی را در زمینه محافظت از مدارهای انعطاف‌پذیر برتر می‌سازد، توانایی آن در حفظ پیوستگی الکتریکی تحت تأثیر تنش‌های مکانیکی مکرر است. بستر بافتی بافته‌شده یا نابافته نوار پارچه‌ای هادی این امکان را فراهم می‌کند که بدون ترک خوردن یا جدایی لایه‌ها، منعطف، کشیده و به اشکال مختلف تنظیم شود. این امر یک محدودیت بنیادین نوارهای فویل فلزی محسوب می‌شود که ممکن است در نقاط تا خورده‌شده دچار ترک‌های ریز شوند و منجر به افزایش ناگهانی امپدانس یا کامل‌شدن شکست در عملکرد محافظتی گردند. نوار پارچه‌ای هادی این نوع شکست را به‌طور کامل اجتناب می‌کند، زیرا ساختار پارچه‌ای تنش مکانیکی را در سراسر الیاف متعدد بافته‌شده توزیع می‌کند.

در عمل، نوار پارچه‌ای رسانا به مدت صدها یا حتی هزاران چرخه خمش، اثربخشی سپرینگ را حفظ می‌کند که برای کاربردهای دستگاه‌های مفصلی، صفحه‌نمایش‌های تاشو و بند‌های کابل ضروری است. پوشش فلزی روی نوار پارچه‌ای رسانا، معمولاً نیکل، مس یا ترکیبی از هر دو، به الیاف جداگانه می‌چسبد نه اینکه لایه‌ای شکننده و پیوسته ایجاد کند. این بدان معناست که نوار پارچه‌ای رسانا حتی در صورت تغییر شکل زیرلایه، همچنان هدایت سطحی خود را حفظ می‌کند؛ ویژگی‌ای که جایگزین‌های سخت‌تر قادر به تقلید آن نیستند.

انطباق‌پذیری برای هندسه‌های پیچیده مونتاژ

مجموعه‌های الکترونیکی مدرن به ندرت تخت هستند. نوار پارچه‌ای رسانا در شرایطی که باید محافظت‌کننده دور اتصال‌دهنده‌ها پیچیده شود، در امتداد سطوح منحنی شاسی مسیریابی گردد یا ارتفاع‌های نامنظم قطعات را پوشش دهد، عملکرد برجسته‌ای دارد. نرمی و انعطاف‌پذیری نوار پارچه‌ای رسانا این امکان را فراهم می‌کند که به‌طور محکم بر روی سطوح سه‌بعدی تناسب یابد، بدون آنکه لبه‌ها بلند شوند یا فاصله‌های هوایی ایجاد شوند. فاصله‌های هوایی در مجموعه‌های محافظت‌کننده از منابع اصلی نشتی تداخل الکترومغناطیسی (EMI) هستند؛ بنابراین، توانایی عالی تناسب نوار پارچه‌ای رسانا مستقیماً منجر به عملکرد بهتر محافظت در شرایط واقعی می‌شود. مهندسانی که روی مونتاژهای الکترونیکی دقیق کار می‌کنند، معمولاً نوار پارچه‌ای رسانا را انتخاب می‌کنند، زیرا نصب آن را ساده‌تر کرده و یکپارچگی محافظت را بهبود می‌بخشد.

عملکرد الکتریکی متناسب با استانداردهای صنعتی

مقاومت سطحی پایین و هدایت الکتریکی پایدار

نوار پارچه‌ای هادی مقادیر مقاومت سطحی را به دست می‌آورد که با جایگزین‌های فویل فلزی رقابت می‌کند و معمولاً در محدوده‌ای قرار دارد که برای محافظت مؤثر در برابر تداخل الکترومغناطیسی (EMI) در طیف گسترده‌ای از فرکانس‌ها لازم است. پوشش هادی روی نوار پارچه‌ای هادی به‌صورت یکنواخت در سراسر سطح پارچه اعمال می‌شود و اطمینان حاصل می‌کند که تماس الکتریکی در هر نقطه‌ای که فشار اعمال شود، ثابت و پایدار باشد. این یکنواختی در کاربردهای زمین‌کردن بسیار حیاتی است، جایی که نوار پارچه‌ای هادی باید بار الکتریکی را به‌طور قابل‌اطمینان از یک مؤلفه مدار به صفحه زمین شاسی منتقل کند. مقاومت تماس نامنظم، کل استراتژی محافظت را بی‌اثر می‌کند.

پشتی‌چسب هادی الکتریسیته روی نوار پارچه‌ای هادی نقشی به اندازه‌ی اهمیت خودِ نوار نیز مهم است. برخلاف چسب‌های غیرهادی که در برخی نوارهای فویلی به کار می‌روند، چسب هادی اطمینان حاصل می‌کند که پیوستگی الکتریکی از طریق ضخامت نوار برقرار باشد. این بدان معناست که نوار پارچه‌ای هادی نه تنها می‌تواند به عنوان پوشش سطحی استفاده شود، بلکه می‌تواند به‌عنوان رسانه‌ی مستقیم اتصال به زمین بین لایه‌های همپوشان یک مجموعه‌ی مدار انعطاف‌پذیر نیز به کار رود. هادی‌بودن در جهت ضخامت نوار پارچه‌ای هادی، آن را به مؤلفه‌ای انعطاف‌پذیر در طراحی‌های سپرگذاری چندلایه تبدیل می‌کند.

کارایی حفاظت گسترده‌الباند

نوار پارچه‌ای هادی به‌طور قابل اعتمادی در محدوده وسیعی از فرکانس‌ها عمل می‌کند، از میدان‌های مغناطیسی با فرکانس پایین تا انتشارات رادیویی با فرکانس بالا. ماتریس الیاف فلزی موجود در نوار پارچه‌ای هادی، شبکه‌ای هادی پیوسته ایجاد می‌کند که انرژی الکترومغناطیسی را از طریق هر دو مکانیسم بازتاب و جذب تضعیف می‌نماید. این قابلیت پهن‌باند، نوار پارچه‌ای هادی را برای کاربردهای متنوعی از جمله سپرگذاری نمایشگرهای LCD، جداسازی آنتن دستگاه‌های تلفن همراه و پوشش دستگاه‌های دقیق مناسب می‌سازد. مؤثر بودن سپرگذاری نوار پارچه‌ای هادی در طول زمان پایدار باقی می‌ماند، زیرا زیرلایه پارچه‌ای در برابر اکسید شدن و خوردگی مقاومت بیشتری نسبت به فویل‌های فلزی بدون پوشش در محیط‌های مرطوب یا تحت چرخه‌های حرارتی نشان می‌دهد.

مزایای پردازش و کاربرد در تولید

برش آسان با قالب و کاربرد آسان در خطوط تولید

از دیدگاه کارایی تولید، نوار پارچه‌ای رسانا مزایای قابل توجهی نسبت به سایر مواد سدکننده ارائه می‌دهد. نوار پارچه‌ای رسانا را می‌توان با دقت بالا و لبه‌های صاف به اشکال مشخصی با استفاده از روش برش قالبی (Die-cutting) تولید کرد، که این امر امکان توزیع و قرارگیری خودکار آن را در خطوط مونتاژ با حجم بالا فراهم می‌سازد. پایه پارچه‌ای نوار پارچه‌ای رسانا در هنگام برش دچار پُرِش یا پیچش نمی‌شود، که این امر منجر به کاهش ضایعات و ساده‌تر شدن عملیات دستکاری می‌گردد. این قابلیت پردازش‌پذیری دلیل اصلی ترجیح نوار پارچه‌ای رسانا توسط سازندگان محصولات الکترونیکی برای محیط‌های تولیدی با ظرفیت بالا است، جایی که سدکنندگی باید به‌سرعت و با دقت اعمال شود.

چسب حساس به فشار روی نوار پارچه‌ای رسانا نیاز به عوامل چسباننده اضافی یا فرآیندهای پخت را نیز از بین می‌برد. مونتاژکنندگان می‌توانند نوار پارچه‌ای رسانا را در عرض چند ثانیه اعمال کنند و هیچ‌گونه سشوار حرارتی، حلال‌ها یا اجاق‌های پختی مورد نیاز نیست. این امر زمان چرخه مونتاژ را کاهش داده و خطر آسیب حرارتی به قطعات حساس مجاور را به حداقل می‌رساند. در مونتاژهای فشرده که فضای کار محدود است، کاربرد آسان نوار پارچه‌ای رسانا خطای اپراتور را کاهش داده و نرخ بازده اولیه (first-pass yield) را بهبود می‌بخشد.

قابلیت اطمینان بلندمدت در محیط‌های طاقت‌فرسا

نوار پارچه‌ای هادی، چسبندگی و خواص الکتریکی خود را در محدوده وسیعی از دماها حفظ می‌کند و بنابراین برای کاربردهایی که در معرض چرخه‌های حرارتی، دمای بالای عملیاتی و محیط‌های با رطوبت بالا قرار می‌گیرند، مناسب است. بستر پارچه‌ای نوار پارچه‌ای هادی در مقایسه با جایگزین‌های نازک فویلی، مقاومت بیشتری در برابر پارگی و سوراخ‌شدن دارد و بدین ترتیب میزانی از حفاظت مکانیکی را به ناحیه محافظت‌شده اضافه می‌کند. برای کاربردهایی در الکترونیک خودرو، سیستم‌های کنترل صنعتی و دستگاه‌های پزشکی قابل حمل، قابلیت اطمینان بلندمدت نوار پارچه‌ای هادی در شرایط عملیاتی واقعی، عامل تعیین‌کننده‌ای در انتخاب آن است.

سوالات متداول

نوار پارچه‌ای هادی در مقایسه با نوار فویل آلومینیومی برای مدارهای انعطاف‌پذیر چگونه است؟

نوار پارچه‌ای هادی از نوار فویل آلومینیومی در کاربردهای مدار انعطاف‌پذیر برتر است، زیرا می‌تواند بدون ترک خوردن، بارها خم شود. نوار فویل آلومینیومی در نقاط خم‌خوردگی دچار ترک‌های ریز می‌شود و به مرور زمان اثربخشی سیستم حفاظتی را کاهش می‌دهد. نوار پارچه‌ای هادی پیوستگی الکتریکی را در هزاران چرخه خم‌شدن حفظ می‌کند و بنابراین گزینه‌ای بادوام‌تر و قابل‌اطمینان‌تر برای کاربردهای پویا محسوب می‌شود.

آیا نوار پارچه‌ای هادی را می‌توان همزمان برای حفاظت در برابر تداخل الکترومغناطیسی (EMI) و اتصال به زمین استفاده کرد؟

بله. نوار پارچه‌ای هادی با چسب هادی، هم قابلیت حفاظت سطحی و هم هدایت الکتریکی در راستای ضخامت را فراهم می‌کند. این ویژگی امکان استفاده از نوار پارچه‌ای هادی را به‌عنوان پل اتصال به زمین بین لایه‌های مدار یا بین یک قطعه و زمین شاسی فراهم می‌سازد و در بسیاری از طراحی‌های مونتاژ، نیاز به تجهیزات جداگانه اتصال به زمین را از بین می‌برد.

قبل از اعمال نوار پارچه‌ای هادی، چه آماده‌سازی سطحی لازم است؟

نوار پارچه‌ای هادی بیشترین چسبندگی را در سطوح تمیز، خشک و عاری از گرد و غبار دارد. برای دستیابی به حداکثر استحکام چسبندگی و تماس الکتریکی مناسب، سطح مورد نظر باید پیش از اعمال نوار پارچه‌ای هادی، عاری از روغن‌ها، اکسیدها و باقی‌مانده‌ها باشد. معمولاً تمیز کردن سبک سطح با الکل ایزوپروپیل برای تضمین چسبندگی قابل اعتماد و هدایت الکتریکی یکنواخت در اکثر محیط‌های مونتاژ الکترونیکی کافی است.
