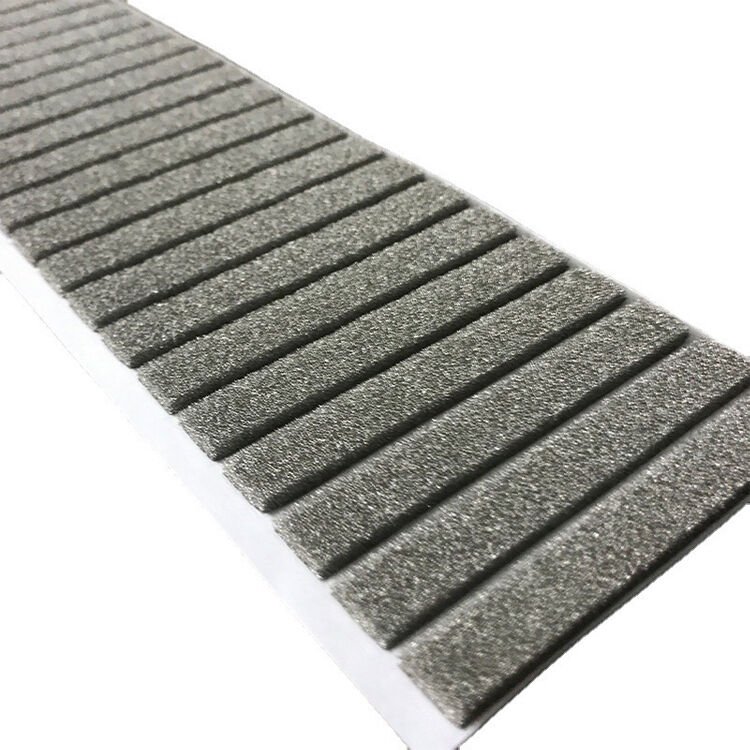

Hur väljer man rätt ledande vävband för insvepning av kabelharness?

Att välja lämplig ledande vävband för insvepning av kabelharness är ett avgörande beslut som påverkar effektiviteten hos elektromagnetisk störningsavskärmning och den totala systemprestandan i betydlig utsträckning. I moderna elektronikapplikationer kräver korrekt kabelhantering noggrann övervägning av material som ger både mekanisk skydd och elektrisk ledning. Valet av ledande vävband påverkar direkt signalintegriteten, EMI-undertryckningen och den långsiktiga tillförlitligheten hos elektroniska system. Ingenjörer måste utvärdera flera faktorer, inklusive krav på ledningseffektivitet, miljöförhållanden och installationsparametrar, för att säkerställa optimal prestanda.

Grundläggande kunskap om ledande vävband

Materialuppbyggnad och ledande egenskaper

Grunden för effektiv ledande vävband ligger i dess materialuppbyggnad, som vanligtvis kombinerar ett textilsubstrat med ledande element såsom koppar-, silver- eller nickelpartiklar. Dessa ledande material integreras i vävstrukturen genom olika metoder, inklusive beläggning, påläppning eller vävning av ledande fibrer direkt in i grundmaterialet. Det ledande vävbandet måste bibehålla konstanta elektriska egenskaper över hela ytan samtidigt som det ger tillräcklig mekanisk hållfasthet för omslagsapplikationer.

Ytresistivitet är en avgörande parameter vid bedömning av prestandan hos ledande vävband. Höjkvalitativa band uppvisar vanligtvis ytresistivitetsvärden under 0,1 ohm per kvadrat, vilket säkerställer effektiv elektrisk kontinuitet och EMI-skyddsegenskaper. Fördelningen av den ledande lagret påverkar både skyddseffekten och den mekaniska hållfastheten, vilket kräver en noggrann balans mellan ledningsförmåga och flexibilitet.

Överväganden kring limsystemet

Limsystemet i ledande vävband spelar en avgörande roll för att säkerställa långsiktig prestanda och pålitlig elektrisk kontakt. Ledande limmedel innehåller metallpartiklar eller kolbaserade fyllnadsämnen för att bibehålla elektrisk kontinuitet genom limlagret. Icke-ledande limmedel kan vara lämpliga för vissa applikationer där elektrisk isolering mellan bandlager önskas, samtidigt som den totala skärmskapande effekten bibehålls.

Temperaturbeständigheten hos limsystemet avgör driftssäkerheten under varierande miljöförhållanden. Ledande vävband med hög prestanda använder limformuleringar som bibehåller limstyrkan och de elektriska egenskaperna inom temperaturområdet från -40 °C till +125 °C eller högre, beroende på specifika applikationskrav.

Utvärdering av EMI-skyddseffekt

Mätningar av skärmskyddseffekt

Att kvantifiera den elektromagnetiska skärmskapande prestandan för ledande vävband kräver standardiserade provningsmetoder som utvärderar dämpning över relevanta frekvensområden. Standarderna IEEE 299 och ASTM D4935 innehåller etablerade protokoll för mätning av skärmeffektivitet, vanligtvis uttryckt i decibel dämpning. Effektiv ledande tygband bör visa konsekvent prestanda över frekvensområden från 10 MHz till 10 GHz eller högre.

Skärmmekanismen i ledande vävband fungerar genom reflektion, absorption och flera interna reflektioner av elektromagnetisk energi. Ytledningsförmågan styr främst reflektionsförlusterna, medan materialtjocklek och magnetiska egenskaper påverkar absorptionsegenskaperna. Att förstå dessa mekanismer möjliggör rätt val baserat på specifika EMI-hot och frekvensegenskaper.

Frekvensresponskaraktäristik

Olika formuleringar av ledande vävband visar olika frekvensresponskarakteristik som måste överensstämma med specifika applikationskrav. För lågfrekvensapplikationer kan magnetisk skärmskapning vara prioriterad, medan högfrekvensapplikationer betonar dämpning av elektriska fält. Vävstrukturen i tyget och fördelningen av ledande partiklar påverkar i stor utsträckning prestandakarakteristiken beroende på frekvens.

Resonanseffekter inom strukturen för det ledande vävbandet kan ge frekvensberoende variationer i skärmeffektiviteten. Rätt materialval tar hänsyn till dessa resonanser för att säkerställa konsekvent prestanda över den avsedda driftfrekvensspannen samt undvika försämring vid kritiska frekvenser.

Miljö- och mekaniska krav

Temperatur- och luftfuktighetskraftig

Miljöförhållanden påverkar i betydande utsträckning den långsiktiga prestandan för ledande tygvirkeband i kabelbuntapplikationer. Temperaturcykling kan orsaka differentiell expansion mellan tygunderlaget och de ledande elementen, vilket potentiellt kan leda till sprickbildning eller försämrad ledningsförmåga. Ledande tygvirkeband av hög kvalitet innehåller flexibla ledande material och limsystem som kan ta upp termisk spänning utan att försämra elektriska eller mekaniska egenskaper.

Utsättning för fukt skapar ytterligare utmaningar genom potentiell korrosion av de ledande elementen och försämring av limets egenskaper. Fuktinträngning kan ge upphov till galvanisk korrosion mellan olika metaller i strukturen för det ledande tygvirkebandet. Rätt materialval innefattar överväganden av korrosionsbeständiga ledande material samt fuktspärrande egenskaper hos tygunderlaget och limsystemet.

Mekanisk hållbarhet och flexibilitet

Kabelbuntapplikationer kräver ledande typtape som bibehåller elektrisk och mekanisk integritet vid upprepad böjning, vibration och mekanisk påverkan. Typpålaget måste erbjuda tillräcklig dragstyrka och slitstyrka samtidigt som det bevarar sin ledningsförmåga vid mekanisk deformation. Vävda typpålag ger vanligtvis bättre mekaniska egenskaper jämfört med icke-vävda alternativ, även om specifika applikationskrav kan föredra olika tillverkningsmetoder.

Slitstyrka blir särskilt viktig i applikationer där insvepta kabelbuntar utsätts för relativ rörelse eller kontakt med andra komponenter. Ytan på den ledande typtapen måste motstå slitage samtidigt som den bibehåller elektrisk kontinuitet och förhindrar att underliggande kabelkomponenter avslöjas. Ytbehandlingar och skyddande beläggningar kan förbättra slitstyrkan utan att påverka den elektriska prestandan.

Installation och Användningsöverväganden

Insvepningsmetoder och överlappningskrav

Riktiga installationsmetoder påverkar i hög grad effektiviteten hos ledande vävband i kabelfackapplikationer. Överlappningsprocenten påverkar både skärmskapets kontinuitet och den mekaniska säkerheten, där typiska rekommendationer varierar mellan 50 % och 75 % överlappning beroende på specifika prestandakrav. En konsekvent överlappning säkerställer enhetlig skärmeffektivitet längs hela kabellängden samtidigt som den garanterar mekanisk integritet under belastning.

Vindspänningen måste regleras noggrant för att uppnå korrekt adhesion utan att överbelasta kabelfackkomponenterna eller det ledande vävbandet. För hög spänning kan skada känsliga kabelfackkomponenter eller skapa spänningskoncentrationer som leder till tidig felaktighet. För låg spänning kan resultera i dålig adhesion och otillräcklig skärmeffekt på grund av luftfickor eller löst kontakt.

Ytförberedelse och kompatibilitet

Ytberedning innan applicering av ledande tygband säkerställer optimal adhesion och elektrisk kontakt. Rensa, torra ytor fria från oljor, damm eller andra föroreningar ger den bästa grunden för pålitlig fogning. Vissa kabelförklädnadsmaterial kan kräva ytbehandling eller applicering av grundfärg för att uppnå tillräcklig adhesion med specifika ledande tygbandets limsystem.

Kompatibilitet mellan det ledande tygbandets lim och underliggande kabellmaterial förhindrar skadliga kemiska reaktioner som kan försämra prestanda eller pålitlighet. Kompatibilitetstester bör utvärdera både omedelbar fogverkan och långsiktig stabilitet under förväntade miljöförhållanden. Materialinkompatibilitet kan leda till limfel, försämring av kabelförklädnaden eller bildning av frätande föreningar.

Prestandatestning och validering

Protokoll för elektriska tester

Umfattande tester validerar prestandan för ledande vävband avseende relevanta parametrar, inklusive ytresistivitet, skärmeffektivitet och elektrisk kontinuitet. Mätningar med fyrpunktsproben ger noggranna värden för ytresistivitet samtidigt som kontaktmotståndseffekter elimineras. Tester av skärmeffektivitet kräver specialutrustning och provfack som simulerar verkliga driftsförhållanden, samtidigt som mätningens noggrannhet bibehålls.

Kontinuitetstester verifierar integriteten i den elektriska anslutningen över omslutna ytor och överlappande områden. Högresolutionerade motståndsmätningar kan upptäcka potentiella felställen eller områden med försämrad ledningsförmåga som kan påverka den totala prestandan negativt. Regelmässiga tester under produktion och installation säkerställer konsekvent kvalitet och identifierar potentiella problem innan de påverkar systemets drift.

Accelererad livstidstestning

Accelererade åldringstester utvärderar de långsiktiga prestandaegenskaperna för ledande tygvirke under accelererade miljöförhållanden. Temperaturcykling, fuktexponering och mekanisk spänningsprovning ger insikter om den förväntade livslängden och potentiella felmoder. Dessa tester hjälper till att fastställa lämpliga säkerhetsfaktorer och underhållsscheman för kritiska applikationer.

Termiska åldringstester utsätter prov på ledande tygvirke för höjda temperaturer under längre perioder medan förändringar i elektriska och mekaniska egenskaper övervakas. UV-exponeringstester utvärderar nedbrytningsverkningarna från solstrålning i utomhusapplikationer. Saltnebeltester bedömer korrosionsbeständigheten i marina eller industriella miljöer där kloridexponering förväntas.

Kostnadseffektivitet och värdeanalys

Initial kostnad jämfört med långsiktig prestanda

Att utvärdera alternativ för ledande tygvirke kräver en omfattande kostnadsanalys som tar hänsyn till både initiala materialkostnader och långsiktiga prestandaaspekter. Ledande tygvirke av högre kvalitet kan ha en högre prisnivå, men ger överlägsen hållbarhet, pålitlighet och prestanda, vilket minskar de totala livscykelkostnaderna. Underhållskrav, utbytesfrekvens och potentiella kostnader för driftstopp påverkar i betydande utsträckning beräkningen av totalägarkostnaden.

Värdering baserad på prestanda jämför olika alternativ för ledande tygvirke utifrån deras förmåga att uppfylla specifika tekniska krav snarare än endast utifrån den initiala kostnaden. Överlägsen skärmeffekt kan motivera högre materialkostnader i applikationer där EMI-kompatibilitet är kritisk. Förbättrad hållbarhet minskar underhållskostnaderna och förbättrar systemets pålitlighet i krävande miljöer.

Leveranskedja och tillgänglighetsöverväganden

Tillförlitlig tillgång till leveranskedjan säkerställer en konsekvent tillgänglighet av de valda ledande tygbandmaterialen under hela produktlivscykeln. Beroende av en enda leverantör skapar risk för leveransavbrott som kan påverka produktionsscheman eller underhållsoperationer. Att utvärdera flera kvalificerade leverantörer ger flexibilitet och minskar risken i leveranskedjan, samtidigt som kvalitetskraven upprätthålls.

Ledtider och minimibeställningskvantiteter påverkar lagerplaneringen och kraven på projektplanering. Specialiserade formuleringar av ledande tygband kan kräva längre ledtider eller stora minimibeställningar, vilket påverkar kassaflödet och kostnaderna för lagerhållning. Standardprodukter med kortare ledtider ger större flexibilitet, men kan kompromissa vissa prestandakrav.

Valriktlinjer för specifika tillämpningar

Flyg- och försvarsapplikationer

Luft- och rymdfartsapplikationer kräver ledande vävband som uppfyller strikta krav på prestanda, tillförlitlighet och certifiering. Brandmotstånd, utgående gasbildning och kompatibilitet med flygplansmaterial blir avgörande urvalsfaktorer. Militära specifikationer kräver ofta särskilda prestandaparametrar och provningskrav som måste uppfyllas för godkänd användning.

Viktkrav inom luft- och rymdfart kan föredra lättviktiga formuleringar av ledande vävband som minimerar det totala systemvikten utan att försämra de krävda prestandaegenskaperna. Höga höjder och extrema temperaturer kräver material som behåller sina egenskaper över ett brett miljöområde utan nedbrytning eller fel.

Automotive Electronics Integration

Bilapplikationer ställer unika krav, bland annat temperaturcykling, exponering för vibrationer och kemisk kompatibilitet med bilfluids. Ledande vävband måste tåla extrema temperaturer under huven samtidigt som det behåller sin flexibilitet vid låga temperaturer. Kraven på EMI-skydd inom bilindustrin utvecklas ständigt i takt med ökad elektronikinnehåll och trådlösa kommunikationssystem.

Kostnadstrycket inom bilindustrin kräver en noggrann avvägning mellan prestandakrav och materialkostnader. Applikationer i stora volymer kan motivera anpassade formuleringar av ledande vävband optimerade för specifika krav inom bilindustrin, samtidigt som kostnadseffektiviteten bibehålls. Kvalificeringsprocesser för bilkomponenter säkerställer långsiktig tillförlitlighet och efterlevnad av branschstandarder.

Vanliga frågor

Vilket värde på ytresistivitet bör jag rikta in mig på för effektivt EMI-skydd i kabelbuntapplikationer?

För effektiv EMI-skyddsfunktion vid insvepning av kabelbuntar bör man använda ledande vävband med ytmotstånd under 0,1 ohm per kvadrat. Denna nivå säkerställer tillräcklig elektrisk kontinuitet och reflektion av elektromagnetisk energi över de flesta frekvensområdena. Lägre värden på ytmotstånd ger bättre skyddseffekt, men värden under 0,01 ohm per kvadrat ger vanligtvis avtagande marginalvinster i förhållande till ökade kostnader.

Hur påverkar överlappningsprocenten skyddseffekten vid insvepning av kabelbuntar?

Överlappningsprocenten påverkar direkt skyddets kontinuitet och den totala effektiviteten. Den rekommenderade överlappningen ligger mellan 50 % och 75 %, beroende på prestandakrav och applikationens kritikalitet. Otillräcklig överlappning skapar luckor som försämrar skyddets integritet, medan för stor överlappning ökar materialanvändningen och kostnaderna utan proportionella prestandafördelar. En konsekvent överlappning längs hela den insvepta sträckan säkerställer enhetliga skyddsegenskaper.

Kan ledande typtejp bibehålla sin prestanda i miljöer med hög vibration?

Högkvalitativ ledande typtejp kan bibehålla sin prestanda i applikationer som är känslomässiga för vibration, förutsatt att den väljs och installeras på rätt sätt. Sök efter tejp med flexibla ledande element och robusta limsystem som är utformade för dynamiska applikationer. Rätt lindningsteknik med lämplig spänning och överlappning säkerställer mekanisk integritet under vibrationspåverkan. Överväg ytterligare åtgärder för spänningsavlastning i miljöer med extrem vibration.

Vilket temperaturområde bör ledande typtejp klara i industriella kabelförband?

Industriella applikationer kräver vanligtvis ledande tygvirkeband som kan användas inom temperaturområdet -40 °C till +125 °C eller högre, beroende på specifika miljöförhållanden. Limsystemet och de ledande elementen måste behålla sina egenskaper inom detta temperaturområde utan försämring. Överväg högre temperaturklassning för applikationer i närheten av värmekällor eller i extrema industriella miljöer där temperaturavvikelser utöver normala intervall kan uppstå.
