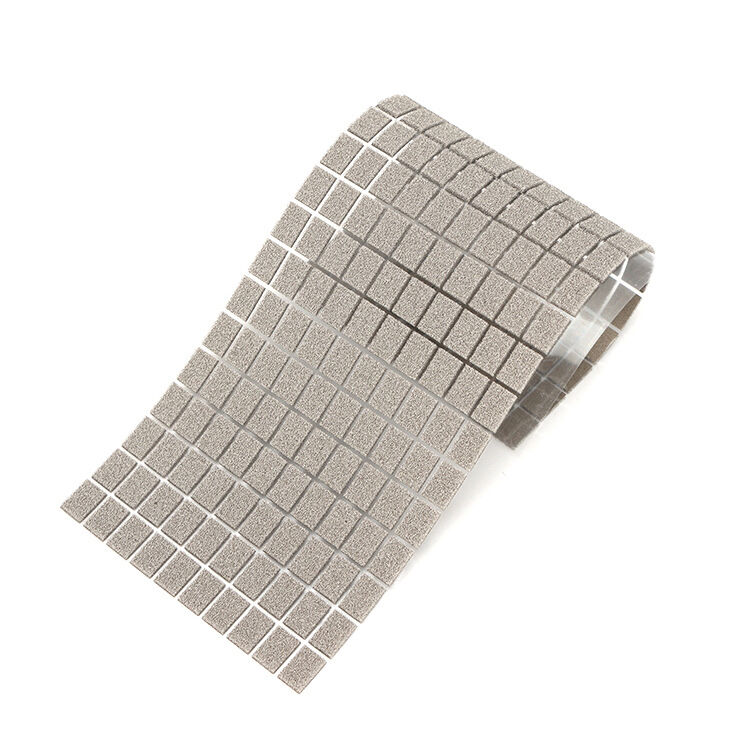

Att välja rätt EMI-skärmtape för flexibla kablassemblage är ett avgörande beslut som direkt påverkar den elektromagnetiska kompatibiliteten och den totala prestandan hos elektroniska system. I dagens alltmer komplexa elektroniska miljö måste ingenjörer navigera genom ett stort antal tekniska specifikationer, material egenskaper och applikationskrav för att identifiera den optimala skärmlösningen. Ökningen av högfrekventa enheter, trådlösa kommunikationssystem och kompakta elektroniska konstruktioner har förstärkt behovet av effektiva strategier för att minska elektromagnetisk störning. Att förstå de grundläggande egenskaperna hos EMI-skärmtape är avgörande för att uppnå pålitlig systemprestanda samtidigt som man bevarar konstruktionsflexibilitet och kostnadseffektivitet.
Grundläggande kunskap om EMI-skydd
Källor till elektromagnetisk störning och dess påverkan
Elektromagnetisk störning uppstår från olika källor, inklusive switchade strömförsörjningar, digitala kretsar, trådlösa sändare och externa miljöfaktorer. Dessa störkällor genererar oönskad elektromagnetisk energi som kan kopplas in i känslomliga kretsar via ledande, induktiva eller strålningssätt. Påverkan av elektromagnetisk störning (EMI) på flexibla kablassembleringar visar sig som signalförsvagning, datakorruption, systemfel och potentiella problem med överensstämmelse enligt regleringskrav. Moderna elektroniska system som arbetar vid högre frekvenser och effektnivåer skapar mer utmanande EMI-miljöer, vilket kräver sofistikerade skyddslösningar för att bibehålla signalintegritet och systemens tillförlitlighet.
Kopplingsmekanismerna mellan störkällor och mottagarkretsar avgör effektivitetskraven för användning av EMI-skärmskiva. Ledningsburen koppling sker via direkta elektriska anslutningar eller delade impedanser, medan induktiv koppling uppstår på grund av magnetfältinteraktioner mellan kretsar. Strålningsspridd koppling innebär utbredning av elektromagnetiska vågor från källan till mottagarkretsarna, vilket särskilt är problematiskt vid högre frekvenser där våglängderna blir jämförbara med kretsdimensionerna. Att förstå dessa kopplingsmekanismer gör det möjligt for ingenjörer att specificera lämpliga nivåer av skärmeffektivitet och välja EMI-skärmskiva med lämpliga dämpningsegenskaper för specifika frekvensområden och applikationsmiljöer.
Principer för skärmeffektivitet
Skärmeffektivitet kvantifierar förmågan hos EMI-skärmtape att dämpa överföring av elektromagnetisk energi mellan källa och mottagarkrets. De grundläggande mekanismerna som bidrar till skärmeffektiviteten inkluderar reflektionsförluster, absorptionsförluster och korrigering för flerdubbla reflektioner. Reflektionsförluster uppstår vid impedansdiskontinuiteten mellan fria rymden och skärmningsmaterialet, där effektiviteten beror på materialets ytimpedans och på den utbredda elektromagnetiska vågens impedans. Material med hög ledningsförmåga ger vanligtvis utmärkta reflektionsförluster, särskilt effektiva mot störkällor som domineras av elektriska fält och är vanliga i närfältsapplikationer.
Absorptionsförluster uppstår på grund av elektromagnetisk energidissipation inom skärmmaterialet, eftersom elektromagnetiska fält inducerar strömmar som möter materialets resistans. Absorptionseffektiviteten beror på materialets tjocklek, ledningsförmåga och permeabilitet, med frekvensberoende egenskaper som påverkar valet av material. Korrektioner för flera reflektioner tar hänsyn till återreflektioner mellan gränssnitten i skärmmaterialet och blir betydelsefulla när materialets tjocklek närmar sig elektromagnetiska våglängder. Rätt val av EMI-skärmband kräver en avvägning mellan dessa mekanismer för att uppnå önskade dämpningsnivåer, samtidigt som praktiska begränsningar såsom tjocklek, flexibilitet och kostnadsaspekter i applikationer med flexibla kablar måste beaktas.
Materialens egenskaper och prestandakarakteristik
Ledande materialalternativ
Den ledande lagret utgör den primära elektromagnetiska barriären i EMI-skärmtapesdesigner, där materialvalet påverkar prestanda, kostnad och lämplighet för tillämpning i betydande utsträckning. Koppar ger utmärkt ledningsförmåga och korrosionsbeständighet, vilket gör det lämpligt för krävande miljöer som kräver hög skärmeffektivitet över breda frekvensområden. De överlägset goda elektriska egenskaperna hos koppar möjliggör design med tunna profiler samtidigt som utmärkta dämpningsegenskaper bibehålls, särskilt fördelaktigt för flexibla kablassembleringar med begränsat utrymme. Koppars högre kostnad och potentiella oxidationsofridigheter i vissa miljöer måste dock beaktas under materialutvärderingsprocessen.
Aluminium erbjuder kostnadseffektiv EMI-skyddsfunktion med tillräcklig ledningsförmåga för många applikationer, även om galvanisk kompatibilitet och miljöstabilitet kräver noggrann övervägande. Aluminiums lättviktiga egenskaper ger fördelar inom luft- och rymdfart samt för bärbara applikationer, där viktreduktion utgör en avgörande konstruktionsparameter. Nickelbaserade ledande material ger utmärkt korrosionsbeständighet och fördelar vad gäller magnetisk permeabilitet, vilket förbättrar skyddseffekten mot magnetiska fältkällor. Silverbelagda material ger överlägsen ledningsförmåga och miljöstabilitet, men till högre kostnader som vanligtvis är reserverade för högpresterande applikationer. Valet av ledande material för EMI-skyddande tejp kräver en avvägning mellan elektrisk prestanda, miljökompatibilitet och kostnadsaspekter som är specifika för varje applikation.
Underlag och limöverväganden
Substratmaterialet ger mekanisk stöd och bestämmer flexibiliteten, hållbarheten och miljömotståndsegenskaperna för EMI-skärmtape. Polyester-substrat erbjuder utmärkt dimensionsstabilitet, kemisk motstånd och temperaturprestanda, vilket gör dem lämpliga för krävande industriella applikationer. De överlägset goda mekaniska egenskaperna hos polyester möjliggör pålitlig prestanda under mekanisk belastning, vibration och temperaturcykling, villkor som ofta förekommer i flexibla kablassembleringar. Polyimid-substrat ger exceptionell temperaturmotstånd och flexibilitet, vilket gör dem idealiska för luft- och rymdfartsapplikationer samt högtemperaturapplikationer där en stabil prestanda krävs under extrema förhållanden.
Val av lim påverkar i betydande utsträckning den långsiktiga tillförlitligheten och prestandastabiliteten för installationer av EMI-skärmskiva. Ledande lim ger en kontinuerlig elektrisk anslutning mellan skärmskivan och underlagets ytor, vilket minimerar kontaktmotstånd som annars kan försämra skärmeffekten. Akrylbaserade lim ger utmärkt motstånd mot miljöpåverkan och goda åldrandsegenskaper, vilket bevarar limstyrkan och de elektriska egenskaperna under långa driftperioder. Silikonbaserade lim ger överlägsen temperaturmotstånd och flexibilitet, men kan ha högre utgående avgasning, vilket måste beaktas i känslområden. Limsystemet måste även visa kompatibilitet med kabelförklädnadsmaterial för att förhindra nedbrytning eller avlösningsproblem som kan försämra prestandan för elektromagnetisk skydd.
Programspecifika valkriterier
Krav på frekvensområde
Driftfrekvensområdet för det elektroniska systemet bestämmer de elektromagnetiska egenskaperna och kraven på skärmeffektivitet vid val av EMI-skärmband. Vid lågfrekventa applikationer uppstår vanligtvis främst magnetisk fältkoppling, vilket kräver material med hög permeabilitet för att uppnå effektiv dämpning. Skindepth-fenomenet vid låga frekvenser kräver tjockare ledande lager eller material med högre permeabilitet för att uppnå tillräckliga absorptionsförluster. EMI-skärmband som är utformade för lågfrekventa applikationer innehåller ofta ferritbelastade material eller specialiserade magnetiska legeringar för att förbättra dämpningsegenskaperna för magnetiska fält samtidigt som flexibiliteten bibehålls för kablassemblageapplikationer.
Högfrekventa applikationer ställer olika krav där elektromagnetisk vågutbredning och elektriskt fältkoppling dominerar störningsmekanismerna. Den minskade hudverkan vid höga frekvenser gör att tunnare ledande lager kan uppnå effektiv skärmning, även om materialens enhetlighet och ytkvalitet blir viktigare faktorer. EMI-skärmtape för högfrekventa applikationer kräver noggrann uppmärksamhet på kontinuiteten i det ledande lagret, ytjämnheten och impedansdiskontinuiteter som kan ge upphov till reflektionsineffektivitet eller resonanseffekter. Bredbandsapplikationer som täcker flera frekvensdekader kräver EMI-skärmtape med konsekventa prestandaegenskaper över hela driftfrekvensspektrumet, vilket ofta kräver specialanpassade materialkombinationer eller flerskiktskonstruktioner.
Miljö- och mekaniska krav
Miljöförhållanden påverkar i betydande utsträckning valet av EMI-skärmsättningsband, där temperatur, fuktighet, kemisk påverkan och mekanisk belastning påverkar långtidsprestationen och tillförlitligheten. För applikationer med hög temperatur krävs material med stabila elektriska och mekaniska egenskaper över hela drifttemperaturområdet, inklusive hänsyn till termisk expansion, limmets stabilitet och ledande lagers integritet. En liknande expansionskoefficient mellan EMI-skärmsättningsbandet och kablassemblagens material hjälper till att minimera mekanisk spänning och risken för avskalning under temperaturcykling. Kemisk beständighet blir avgörande i applikationer där bandet utsätts för lösningsmedel, bränslen eller korrosiva atmosfärer som kan försämra bandmaterialets egenskaper eller kompromissa effektiviteten hos den elektromagnetiska skyddsfunktionen.
Kraven på mekanisk flexibilitet påverkar valet av underlag och konstruktionstekniker för EMI-skärmskiva som används i dynamiska kabelmonteringsapplikationer. Upprepad böjning, vridning och torsionsrörelser genererar mekanisk spänning som inte får äventyra integriteten i den ledande lagret eller skapa elektriska avbrott. Utmattningsbeständighets egenskaperna hos både underlaget och de ledande materialen avgör den förväntade driftlivslängden under dynamiska förhållanden. EMI-skärmskiva för robotik-, fordons- och luft- och rymdfartsapplikationer kräver förbättrad mekanisk hållbarhet för att tåla vibrationer, stötar och upprepade rörelser utan försämrad prestanda. Överväganden kring miljöavskärmning kan kräva ytterligare skyddsåtgärder eller specialanvända limsystem för att förhindra fuktinträngning som kan påverka den elektriska prestandan eller materialets stabilitet.
Installation och prestandaoptimering
Tillämpningsmetoder och bästa praxis
Rätta installationsmetoder påverkar i betydande utsträckning den elektromagnetiska prestandan och tillförlitligheten hos EMI-skyddsbandsapplikationer i flexibla kablassembleringar. Ytförberedelse utgör ett kritiskt första steg och kräver rena, torra och fria ytor från föroreningar för att säkerställa optimal vidhäftning och elektrisk kontakt. Ytens råhet och struktur påverkar både limfästningen och den elektriska ledningsförmågan; smärtare ytor ger i allmänhet bättre elektrisk kontakt men kan potentiellt minska den mekaniska vidhäftningen. Installation av EMI-skyddsbands kräver konstant tryck för att eliminera luftbubblor och säkerställa jämn kontakt över hela ytans area, vilket förhindrar lokala elektriska diskontinuiteter som kan försämra skyddseffekten.
Överlappningstekniker och sömnbehandlingar avgör kontinuiteten i elektromagnetisk skydd längs kablassemblagens längd. Rätt överlappningsmått säkerställer elektrisk kontinuitet utan att skapa onödig volym eller mekaniska spänningskoncentrationer. Överlappningarnas orientering i förhållande till böjriktningarna påverkar den mekaniska hållfastheten och den elektriska stabiliteten under dynamiska förhållanden. Sömmar i EMI-skyddstejp kräver noggrann uppmärksamhet på ledande klisterytans täckning och kontakttryck för att bibehålla elektrisk kontinuitet över fogar. Strategier för jordanslutning måste etablera lågimpedansvägar mellan den skärmade kablassemblagen och systemets jordreferenser, med hänsyn till förebyggande av jordloopar och elektromagnetisk kompatibilitet med andra systemkomponenter.
Metoder för testning och verifiering
Prestandavalidering av installationer av EMI-skärmskiva kräver lämpliga provmetoder och mättekniker för att verifiera effektiviteten hos den elektromagnetiska skyddsfunktionen. Mätningar av skärmeffektivitet använder vanligtvis standardiserade provanordningar och förfaranden, såsom ASTM D4935 eller IEEE 299, även om anpassningar kan vara nödvändiga för flexibla kabelsammansättningar. Överföringsimpedansmätning ger värdefulla insikter i skyddseffekten mot magnetfält vid lågfrekvens, särskilt relevant för kraft- och signalkablar som för stora strömnivåer. Mätfrekvensområdet måste omfatta hela det intressanta frekvensspektrumet med tillräcklig upplösning för att identifiera resonanser eller prestandavariationer som kan påverka systemets funktion.
Fältstyrkemätningar före och efter installation av EMI-skärmsladd ger praktisk validering av förbättringar av elektromagnetisk skydd i verkliga driftmiljöer. Närfältsmätningar hjälper till att karaktärisera den lokala elektromagnetiska miljön och validera skärmeffektiviteten mot specifika störkällor. Miljötester verifierar stabiliteten i EMI-skärmsladdens prestanda under temperaturcykling, fuktexponering, mekanisk påverkan och kemisk exponering under förhållanden som är representativa för den avsedda användningen. En bedömning av långtidspålitlighet kräver accelererade åldringstester och periodisk övervakning av prestanda för att säkerställa en beständig elektromagnetisk skydd under den förväntade livslängden. Dokumentation av testresultat och prestandakriterier möjliggör kvalitetskontroll och ger referensvärden för framtida installationer eller felsökningsaktiviteter.
Kostnads-nyttoanalys och urvalsramverk
Ekonomiska överväganden
Den ekonomiska utvärderingen av alternativ för EMI-skyddstejp kräver en omfattande analys av initiala materialkostnader, installationskostnader och långsiktiga driftsfördelar. Premiummaterial som silverbelagda eller speciallegerade ledare har högre initiala kostnader men kan erbjuda överlägsen prestanda och hållbarhet, vilket motiverar investeringen i kritiska applikationer. Kostnaden per ytenhet varierar kraftigt mellan olika konstruktioner av EMI-skyddstejp, där tjockare material eller specialiserade underlag vanligtvis kräver högre investeringar. Volymöverväganden påverkar prissättningen, där större inköpskvantiteter ofta möjliggör förhandlade prisfördelar som förbättrar projektets ekonomi. Den totala kostnadsanalysen måste inkludera installationsarbete, specialverktyg och utbildningskrav som kan påverka de totala projektutgifterna.
Driftfördelar som härrör från effektiv implementering av EMI-skyddstejp inkluderar minskade problem med elektromagnetisk kompatibilitet, förbättrad systemtillförlitlighet och minskade underhållskrav. Kostnaden för EMI-relaterade systemfel – inklusive driftstopp, reparationer och eventuella regleringspåföljder – överstiger ofta investeringen i adekvata åtgärder för elektromagnetisk skydd. Analys av livscykelkostnader tar hänsyn till materialnedbrytningshastigheter, utbytesintervall och krav på prestandabehållning under den förväntade driftstiden. EMI-skyddstejp med överlägsen miljöbeständighet och mekanisk hållbarhet kan ge lägre totala ägarkostnader trots högre initiala materialkostnader. Den ekonomiska ramen bör även ta hänsyn till potentiella förbättringar av systemprestanda, såsom förbättrad signalkvalitet eller utvidgade driftmarginaler, vilka kan skapa ytterligare värde utöver grundläggande elektromagnetisk skydd.
Utveckling av beslutsmatris
En strukturerad beslutsmatris underlättar objektiv val av EMI-skärmtape genom att vikta olika prestandakriterier enligt applikationsspecifika prioriteringar. Tekniska prestandafaktorer inkluderar skärmeffektivitet över relevanta frekvensområden, mekanisk flexibilitet, temperaturmotstånd och miljökompatibilitet. Den relativa viktningen av varje kriterium beror på specifika applikationskrav, där applikationer med hög tillförlitlighet vanligtvis betonar prestandastabilitet och miljömotstånd framför kostnadsöverväganden. Leverantörens kvalifikationer, inklusive kvalitetscertifieringar, teknisk supportkapacitet och leveranspålitlighet, utgör viktiga utvärderingsfaktorer som kan påverka projektets långsiktiga framgång.
Beslutsmatrisen bör inkludera kvantitativa prestandadata där sådana finns tillgängliga, kompletterade med kvalitativa bedömningar av faktorer såsom leverantörsreputation och teknikvägar. Valet av EMI-skärmtape innebär ofta avvägningar mellan motstridiga krav, till exempel kostnad kontra prestanda eller tjocklek kontra flexibilitet, vilket kräver noggrann prioritering av designmålen. Riskbedömningsaspekter inkluderar materialtillgänglighet, leverantörsstabilitet och teknikföråldring, vilka kan påverka långsiktig support och tillgänglighet av reservdelar. Den slutliga urvalsprocessen bör dokumentera den underliggande motiveringen och antagandena för beslutet för att underlätta framtida utvärderingar och ge vägledning för liknande applikationer. Regelbundna granskningar och uppdateringar av urvalskriterierna hjälper till att integrera erfarenheter och teknikutveckling som kan påverka framtida specifikationer för EMI-skärmtape.
Vanliga frågor
Vilka faktorer avgör den krävda skärmeffekten för EMI-skärmtape?
Den krävda skärmeffekten beror på den elektromagnetiska miljön, känsliga kretsars krav och regleringskrav. Viktiga faktorer inkluderar störkällans styrka och frekvenskarakteristik, mottagarkretsens känslighetsnivåer, kopplingsmekanismer mellan källa och mottagare samt tillämpliga EMC-standarder. Ingenjörer utför vanligtvis en elektromagnetisk kompatibilitetsanalys för att fastställa målattenuationsnivåer, med hänsyn till säkerhetsmarginaler och värsta tänkbara driftförhållanden. Specifikationen för skärmeffekt bör omfatta både elektriska och magnetiska fältkomponenter över det relevanta frekvensspektrumet, där typiska krav varierar mellan 40–80 dB beroende på applikationens kritikalitet och miljöns allvarlighetsgrad.
Hur påverkar kabelflexibilitet prestandan hos EMI-skärmtape?
Kraven på kabelns böjbarhet påverkar i hög grad valet av EMI-skärmtape, eftersom mekanisk belastning från böjning och böjning kan försämra ledande lagers integritet och elektriska kontinuitet. För dynamiska applikationer krävs material med utmärkt utmattningstålighet samt konstruktionsmetoder som kan ta upp mekanisk deformation utan att skapa elektriska avbrott. Underlagets böjbarhet, ledande materials ductilitet och klistermassans elasticitet måste anpassas till den förväntade mekaniska driftcykeln. Specialiserade flexibla konstruktioner kan inkludera slingrande ledarmönster, elastiska underlag eller segmenterade designlösningar för att bibehålla den elektriska prestandan under upprepad mekanisk belastning samtidigt som effektiv elektromagnetisk skyddsfunktion bevaras.
Vad är de viktigaste skillnaderna mellan koppar- och aluminiumbaserat EMI-skärmtape?
Kopparbaserad EMI-skärmtape ger överlägsen elektrisk ledningsförmåga, korrosionsbeständighet och bredbandig elektromagnetisk prestanda jämfört med aluminiumbaserade alternativ. Koppar bibehåller stabila elektriska egenskaper över ett brett temperaturområde och erbjuder utmärkt kompatibilitet med olika miljöförhållanden. Koppar är dock vanligtvis dyrare och har högre densitet än aluminiumalternativ. Aluminiumbaserad EMI-skärmtape ger tillräcklig prestanda för många applikationer till lägre kostnad och minskad vikt, vilket gör den lämplig för kostnads- eller viktkritiska applikationer. Valet mellan koppar och aluminium beror på prestandakrav, miljöförhållanden, kostnadsbegränsningar och mekaniska överväganden som är specifika för varje flexibel kabelmontering.
Hur viktigt är limsystemet för prestandan hos EMI-skärmtape?
Adhesivsystemet spelar en avgörande roll för prestandan hos EMI-skärmtape genom att skapa elektrisk kontinuitet mellan den ledande lagret och underlagets yta samtidigt som det säkerställer mekanisk fästning. Ledande limmedel minimerar kontaktmotståndet och säkerställer kontinuiteten i elektromagnetisk skydd, särskilt viktigt för högfrekvensapplikationer där impedansdiskontinuiteter kan försämra effektiviteten. Limmet måste bibehålla stabila elektriska och mekaniska egenskaper hela den driftstemperaturintervall och de miljöpåverkansförhållanden som förekommer. Långsiktig limpålitlighet förhindrar avlossning eller elektrisk försämring som kan kompromissa den elektromagnetiska skyddsfunktionen. Rätt val av lim tar hänsyn till ytkompatibilitet, motstånd mot miljöpåverkan, utgående gasbildning (outgassing) samt krav på elektrisk ledningsförmåga som är specifika för applikationen med flexibla kablassembleringar.
