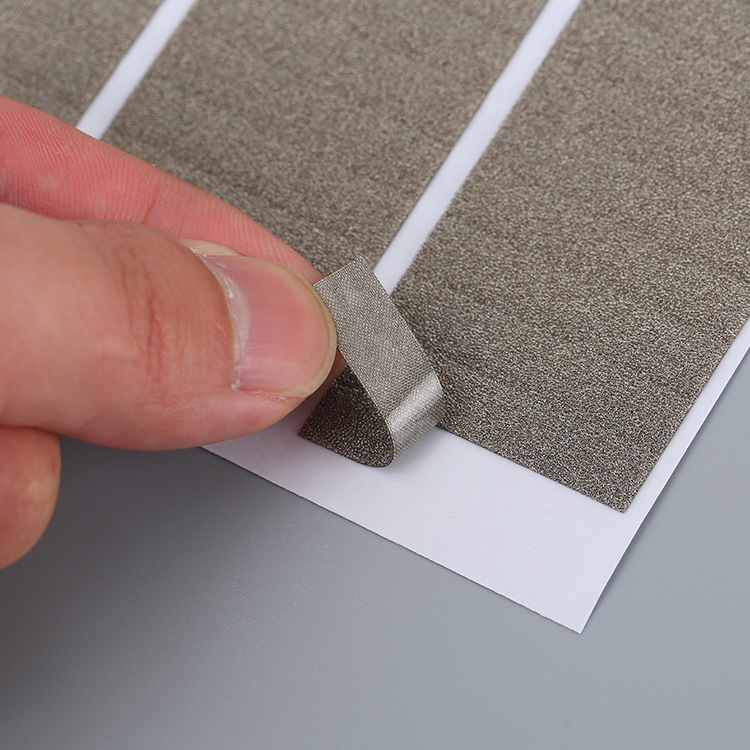

Jakie są korzyści wynikające z oporu powierzchniowego naszej pianki przewodzącej ESD?

Zrozumienie charakterystyk oporu powierzchniowego pianki przewodzącej ESD jest kluczowe dla producentów sprzętu elektronicznego, zakładów montażowych oraz operacji w czystych pomieszczeniach wymagających niezawodnej ochrony przed wyładowaniami elektrostatycznymi. Właściwości oporu powierzchniowego określają, jak skutecznie materiały piankowe przewodzące rozpraszają ładunki statyczne, chronią wrażliwe komponenty oraz zapewniają stałą wydajność elektryczną w różnych warunkach środowiskowych. Te wartości oporu mają bezpośredni wpływ na zdolność pianki do zapobiegania katastrofalnym zdarzeniom ESD, które mogą uszkodzić układy scalone, półprzewodniki oraz inne złożone układy elektroniczne podczas ich obsługi, przechowywania i transportu.

Korzyści wynikające z oporu powierzchniowego profesjonalnej pianki przewodzącej ESD wykraczają poza podstawową kontrolę ładunków statycznych i obejmują przewidywalne szybkości rozpraszania ładunku, stabilność temperaturową oraz długotrwałą niezawodność działania. Operacje produkcyjne zależą od tych kontrolowanych właściwości oporu, aby zapewnić prawidłowe ścieżki uziemienia, utrzymać stały poziom ochrony przed ładunkami elektrostatycznymi oraz spełniać normy branżowe, takie jak ANSI/ESD S20.20 i seria specyfikacji IEC 61340. Podczas dobierania rozwiązań z pianki przewodzącej zrozumienie tego, jak wartości oporu powierzchniowego przekładają się na praktyczne korzyści ochronne, umożliwia podejmowanie uzasadnionych decyzji dotyczących specyfikacji materiału, metod zastosowania oraz protokołów zapewnienia jakości.

Podstawy oporu powierzchniowego w zastosowaniach pianki przewodzącej ESD

Właściwości elektryczne i mechanizmy rozpraszania ładunku

Opór powierzchniowy w materiałach piankowych przewodzących ESD zwykle mieści się w zakresie od 10^3 do 10^11 omów na kwadrat, przy czym większość zastosowań przemysłowych wymaga wartości pomiędzy 10^4 a 10^8 omów, aby zapewnić optymalną ochronę przed wyładowaniami elektrostatycznymi. Ten zakres oporu zapewnia szym rozpływ ładunku bez powodowania nadmiernego przepływu prądu, który mógłby uszkodzić wrażliwe komponenty elektroniczne. Przewodzące ścieżki w strukturze pianki zapewniają kontrolowane połączenie elektryczne, umożliwiając bezpieczny odpływ ładunków statycznych do potencjału uziemienia, jednocześnie zachowując właściwości mechaniczne amortyzujące, które są niezbędne do ochrony komponentów.

Mechanizm rozpraszania ładunku w wysokiej jakości pianie przewodzącej ESD zależy od jednorodnie rozłożonych cząsteczek lub powłok przewodzących, które tworzą wzajemnie połączone sieci elektryczne w całej strukturze komórkowej. Sieci te zapewniają stałe wartości oporu powierzchniowego na całej powierzchni piany, eliminując potencjalne punkty gromadzenia się ładunku, które mogłyby prowadzić do nagłych wyładowań. Producentom profesjonalnym udaje się osiągnąć tę jednorodność dzięki precyzyjnym formułom materiałów oraz kontrolowanym procesom produkcyjnym, zapewniającym niezawodną wydajność elektryczną przy zmianach temperatury i wilgotności.

Charakterystyka współczynnika temperaturowego oporu powierzchniowego w Esd piana przewodząca materiały decydują o stabilności wydajności w zmiennych warunkach środowiskowych. Wysokiej jakości pianki przewodzące zapewniają stałe wartości oporu w zakresie temperatur roboczych od -40°C do +85°C, gwarantując niezawodną ochronę przed wyładowaniami elektrostatycznymi (ESD) w różnorodnych środowiskach przemysłowych. Stabilność termiczna zapobiega dryfowi oporu, który mógłby zagrozić skuteczności ochrony lub prowadzić do niestabilnego zachowania elektrycznego podczas kluczowych operacji montażu.

Standardy pomiarowe i metody weryfikacji

Dokładny pomiar oporu powierzchniowego w przewodzącej pianie ESD wymaga znormalizowanych metod badawczych uwzględniających grubość materiału, efekty ucisku oraz warunki kontaktu elektrod. Normy ASTM D257 i IEC 62631-3-2 określają ustanowione procedury pomiaru rezystywności powierzchniowej przy użyciu elektrod pierścieniowych współśrodkowych lub elektrod prętowych równoległych w kontrolowanych warunkach środowiskowych. Te protokoły pomiarowe zapewniają spójność wyników w różnych laboratoriach badawczych oraz umożliwiają wiarygodne porównanie specyfikacji materiałów pochodzących od różnych dostawców.

Czynniki środowiskowe mają istotny wpływ na pomiary oporu powierzchniowego, przy czym wilgotność względna jest najważniejszą zmienną wpływającą na wydajność pianki przewodzącej. Protokoły badawcze zwykle określają warunki pomiaru w temperaturze 23°C ± 2°C oraz wilgotności względnej 50% ± 5%, aby zapewnić odtwarzalność wyników. Zrozumienie tych warunków pomiarowych pozwala producentom poprawnie interpretować dane specyfikacyjne oraz przewidywać rzeczywistą wydajność w ich konkretnych środowiskach eksploatacyjnych.

Programy zapewnienia jakości dla przewodzących pianek antystatycznych (ESD) obejmują regularne monitorowanie oporu przy użyciu skalibrowanego sprzętu oraz udokumentowanych procedur potwierdzających ciągłe zgodność z określonymi zakresami oporu. Kontrola materiałów przychodzących, okresowe pobieranie próbek w trakcie magazynowania oraz testy weryfikacyjne przed użyciem zapewniają, że właściwości oporu powierzchniowego pozostają w dopuszczalnych granicach przez cały cykl życia materiału. Te programy weryfikacyjne pomagają zapobiegać awariom ochrony przed wyładowaniami elektrostatycznymi (ESD), które mogą wynikać z degradacji materiału lub jego zanieczyszczenia.

Korzyści przemysłowe wynikające z kontrolowanych właściwości oporu powierzchniowego

Ochrona komponentów i zapobieganie uszkodzeniom

Kontrolowane opór powierzchniowy w piankach przewodzących ESD zapewnia przewidywalne szybkości rozpraszania ładunku, które zapobiegają nagłym zdarzeniom wyładowań elektrostatycznych mogącym spowodować natychmiastowe lub ukryte uszkodzenia wrażliwych komponentów elektronicznych. Uszkodzenia tlenku bramki w układach MOSFET, uszkodzenia złączy w tranzystorach bipolarnych oraz awarie metallizacji w układach scalonych mogą wystąpić przy energii wyładowania już na poziomie kilkuset woltów, co czyni stałe właściwości oporu kluczowymi elementem kompleksowych strategii ochrony komponentów.

Stopniowe rozpraszanie ładunku, umożliwiające właściwie dobrane wartości oporu powierzchniowego, eliminuje zdarzenia wyładowań o wysokim natężeniu prądu, zachowując jednocześnie wystarczającą przewodność, aby zapobiec gromadzeniu się ładunku. Taki zrównoważony podejście chroni zarówno urządzenia o wyjątkowej wrażliwości, które są klasyfikowane według modelu ciała ludzkiego (HBM) przy progach poniżej 100 V, jak i bardziej odporność komponenty, zdolne wytrzymać większe energie wyładowań. Spójne właściwości oporu na całej powierzchni pianki zapewniają jednolitą ochronę niezależnie od położenia lub orientacji komponentów w systemie opakowaniowym.

Długoterminowe korzyści związane z niezawodnością kontrolowanego oporu powierzchniowego obejmują zapobieganie ukrytym uszkodzeniom, które mogą się nie ujawnić, dopóki komponenty nie zostaną poddane naprężeniu termicznemu lub elektrycznemu w trakcie rzeczywistej eksploatacji. Pianka przewodząca ESD o stabilnych właściwościach oporu pomaga zachować jakość komponentów przez długie okresy magazynowania oraz wielokrotne cykle manipulacji, co zmniejsza wskaźnik awarii w użytkowaniu i koszty gwarancyjne związane z degradacją spowodowaną wyładowaniami elektrostatycznymi.

Integracja procesu produkcyjnego i efektywność przepływu pracy

Specyfikacje oporu powierzchniowego w piankach przewodzących ESD umożliwiają bezproblemową integrację z zautomatyzowanym sprzętem produkcyjnym oraz systemami robotycznego manipulowania, które wymagają przewidywalnych charakterystyk elektrycznych do prawidłowego działania. Maszyny do montażu pick-and-place, zautomatyzowane urządzenia testowe oraz systemy taśmociągowe polegają na spójnych ścieżkach uziemienia zapewnianych przez materiały piankowe przewodzące, aby utrzymać ochronę przed wyładowaniami elektrostatycznymi w całym procesie masowej produkcji.

Poprawa wydajności przepływu pracy wynika ze znormalizowanych wartości oporu powierzchniowego, które eliminują konieczność częstego testowania oporu w trakcie operacji produkcyjnych. Gdy materiały piankowe przewodzące ESD utrzymują określone zakresy oporu w sposób spójny, operatorzy mogą skupić się na podstawowych zadaniach produkcyjnych bez przerw na testy elektryczne lub wymianę materiałów. Ta niezawodność zmniejsza czas przestoju produkcji i zwiększa ogólną skuteczność wyposażenia w środowiskach montażu elektroniki o wysokiej objętości.

Uproszczenie kontroli jakości ma miejsce, gdy właściwości oporu powierzchniowego pozostają stabilne i przewidywalne w różnych partiach pianki oraz przy różnych warunkach przechowywania. Producent może opracować protokoły pobierania próbek i kryteria akceptacji oparte na metodach statystycznej kontroli procesu, co pozwala zmniejszyć nakłady związane z inspekcjami, zachowując jednocześnie zaufanie do skuteczności ochrony przed wyładowaniami elektrostatycznymi (ESD). Spójne właściwości materiału umożliwiają zastosowanie podejść produkcyjnych typu lean, które minimalizują zapotrzebowanie na zapasy oraz ograniczają złożoność obsługi materiałów.

Specyfikacje techniczne i parametry eksploatacyjne

Klasyfikacje zakresów oporu i ich przydatność do zastosowań

Dysypatywne przewodzące pianki ESD o wartościach oporu powierzchniowego w zakresie od 10^4 do 10^11 omów na kwadrat zapewniają kontrolowane rozpraszanie ładunku, co czyni je odpowiednimi do większości zastosowań związanych z obsługą urządzeń elektronicznych. Ten zakres oporu gwarantuje wystarczającą przewodność, aby zapobiec gromadzeniu się ładunków statycznych, jednocześnie ograniczając przepływ prądu do poziomów bezpiecznych, które nie uszkodzą wrażliwych komponentów. Materiały spełniające ten zakres specyfikacji odpowiadają wymogom dotyczącym urządzeń wrażliwych na wyładowania elektrostatyczne (ESD) klasy 1 i klasy 2 zgodnie ze standardami JEDEC.

Przewodząca pianka antystatyczna klasy ESD o oporze powierzchniowym poniżej 10⁴ omów na kwadrat zapewnia szybkie rozpraszanie ładunku, co jest niezbędne w zastosowaniach wymagających natychmiastowego uziemienia wysokonapięciowych ładunków statycznych. Materiały te nadają się do obsługi skrajnie wrażliwych komponentów, zespołów obwodów wysokiego napięcia oraz sytuacji, w których szybka neutralizacja ładunku ma kluczowe znaczenie dla kontroli procesu. Jednak zwiększone przewodnictwo wymaga ostrożnego stosowania, aby zapobiec przepływowi nadmiernego prądu przez wrażliwe złącza urządzeń.

Materiały rozpraszające ładunki statyczne o wartościach oporu powyżej 10¹¹ omów na kwadrat zapewniają stopniowe rozpraszanie ładunku w długim okresie czasu, co czyni je odpowiednimi do zastosowań związanych z długotrwałym przechowywaniem oraz środowiskami, w których preferuje się powolne, kontrolowane tempo rozładowania. Materiały te charakteryzują się doskonałymi właściwościami mechanicznymi i odpornością chemiczną, zapewniając przy tym wystarczającą ochronę przed wyładowaniami elektrostatycznymi dla umiarkowanie wrażliwych komponentów w kontrolowanych środowiskach.

Czynniki stabilności środowiskowej i trwałości

Nieczułość na wilgotność właściwości oporu powierzchniowego zapewnia spójną wydajność pianki przewodzącej ESD w różnych warunkach środowiskowych typowych dla zakładów produkcyjnych urządzeń elektronicznych. Wysokiej jakości materiały utrzymują określone wartości oporu w zakresie ±1 dekady w całym przedziale wilgotności względnej od 10% do 90%, zapobiegając degradacji ochrony w okresie zmian pory roku lub przy wahań wentylacji w obiekcie. Ta stabilność eliminuje konieczność kondycjonowania środowiska lub korekcji oporu.

Właściwości odporności chemicznej przewodzących pianek ESD wpływają na długotrwałą stabilność oporu powierzchniowego przy ekspozycji na środki czyszczące, pozostałości topników oraz inne chemikalia powszechne w środowiskach produkcyjnych urządzeń elektronicznych. Materiały o doskonałej odporności chemicznej zachowują stałe właściwości elektryczne mimo wielokrotnej ekspozycji na alkohol izopropylowy, aceton oraz inne środki czyszczące stosowane w procesach przygotowania i montażu komponentów.

Czynniki trwałości mechanicznej, w tym zdolność do odzyskiwania po ucisku, odporność na rozdarcia oraz odporność powierzchni na zużycie przez tarcie, wpływają na to, jak dobrze przewodzące pianki ESD zachowują swoje określone właściwości oporu powierzchniowego podczas wielokrotnego użytkowania. Wysokiej jakości pianki zachowują swoje cechy elektryczne nawet po tysiącach cykli ucisku/odzyskiwania, zapewniając długotrwałą opłacalność ekonomiczną oraz niezawodną ochronę przed wyładowaniami elektrostatycznymi przez cały okres eksploatacji.

Aspekty zapewnienia jakości i zgodności

Protokoły testowe i wymagania certyfikacyjne

Kompleksowe protokoły testowania przewodzącej pianki ESD w celu weryfikacji oporu powierzchniowego obejmują wstępne badania kwalifikacyjne, inspekcję materiałów przyjmowanych oraz okresowy monitoring w całym cyklu życia materiału. Protokoły te zwykle wykorzystują metody badań zgodnie ze standardem ASTM D257, w tym specyficzne konfiguracje elektrod, napięcia stosowane podczas pomiarów oraz wymagania dotyczące warunków środowiskowych, zapewniające spójne i powtarzalne wyniki pomiarów w różnych laboratoriach badawczych i przy użyciu różnego sprzętu pomiarowego.

Wymagania certyfikacyjne dla przewodzących pianek ESD mogą obejmować weryfikację przeprowadzoną przez niezależne laboratorium badawcze, dokumentację statystycznej kontroli procesu oraz rejestry śledzenia, które potwierdzają stałą zgodność z określonym zakresem oporu powierzchniowego. Wiele systemów zarządzania jakością wymaga dokumentu potwierdzającego zgodność, zawierającego dane pomiarowe, szacunki niepewności pomiaru oraz informacje o śledzeniu kalibracji całego sprzętu pomiarowego wykorzystywanego w procedurach weryfikacji oporu.

Okresowe testy ponownej kwalifikacji zapewniają, że materiały piankowe przewodzące prąd elektrostatyczny (ESD) nadal spełniają wymagania dotyczące oporu powierzchniowego przez cały zaplanowany okres ich użytkowania. Programy testowe obejmują zazwyczaj badania przyspieszonego starzenia, testy narażenia na czynniki środowiskowe oraz ocenę obciążeń mechanicznych, aby potwierdzić stabilność właściwości oporowych w rzeczywistych warunkach eksploatacji. Dokumentacja wyników tych testów wspiera programy zapewnienia jakości oraz spełnianie wymogów regulacyjnych.

Dokumentacja i Systemy Śledzenia

Systemy śledzenia materiałów dla pianek przewodzących prąd elektrostatyczny (ESD) obejmują identyfikację partii, dane z pomiarów oporu oraz dokumentację łańcucha odpowiedzialności, umożliwiającą śledzenie właściwości oporu powierzchniowego od etapu produkcji po zastosowanie końcowe. Takie systemy wspierają analizę przyczyn podstawowych w przypadku awarii ochrony przed wyładowaniami elektrostatycznymi (ESD) oraz umożliwiają szybkie zidentyfikowanie potencjalnie dotkniętych materiałów w przypadku stwierdzenia odstępstw od specyfikacji.

Wymagania dotyczące dokumentacji jakości zwykle obejmują podsumowania statystyczne pomiarów oporu, wykresy kontrolne ilustrujące stabilność oporu w czasie oraz raporty wyjątkowe dokumentujące przypadki, w których materiały nie spełniały określonych kryteriów oporu. Ta dokumentacja wspiera działania związane z ciągłą poprawą oraz zapewnia obiektywne dowody skuteczności systemu zarządzania jakością w celach audytowych.

Procedury kontroli zmian w zakresie specyfikacji pianki przewodzącej do ochrony przed wyładowaniami elektrostatycznymi (ESD) zapewniają, że wszelkie modyfikacje wymagań dotyczących oporu powierzchniowego są odpowiednio oceniane, dokumentowane i wprowadzane po przeprowadzeniu odpowiednich testów walidacyjnych. Procedury te zapobiegają niezamierzonym zmianom, które mogłyby naruszyć skuteczność ochrony przed wyładowaniami elektrostatycznymi, oraz gwarantują, że wszystkie zainteresowane strony zostaną poinformowane o aktualizacjach specyfikacji, które mogą wpływać na ich zastosowania lub procesy.

Często zadawane pytania

W jaki sposób opór powierzchniowy wpływa na skuteczność ochrony przed wyładowaniami elektrostatycznymi (ESD) w piankach przewodzących?

Opór powierzchniowy bezpośrednio określa, jak szybko ładunki statyczne rozpraszają się z elementów umieszczonych na przewodzącej pianie ESD. Optymalne wartości oporu w zakresie od 10^4 do 10^8 om zapewniają szybkie rozpraszanie ładunków bez generowania nadmiernego przepływu prądu, który mógłby uszkodzić wrażliwą elektronikę. Niższy opór zapewnia szybsze rozładowanie, ale może wiązać się z ryzykiem uszkodzenia spowodowanego przepływem nadmiernego prądu, podczas gdy wyższy opór może prowadzić do gromadzenia się ładunku i nagłych zdarzeń rozładowania.

Jakie czynniki środowiskowe mogą zmieniać opór powierzchniowy przewodzącej piany ESD?

Temperatura i wilgotność są głównymi czynnikami środowiskowymi wpływającymi na opór powierzchniowy w materiałach piankowych przewodzących ESD. Wysoka wilgotność zwykle obniża opór ze względu na pochłanianie wilgoci, podczas gdy niska wilgotność zwiększa opór. Zmiany temperatury mogą również wpływać na wartości oporu, szczególnie w materiałach wykorzystujących przewodzące powłoki zamiast przewodności objętościowej. Wysokiej jakości materiały zapewniają stabilny opór w zakresie normalnych warunków eksploatacyjnych od −10 °C do +60 °C oraz przy względnej wilgotności powietrza od 20% do 80%.

Jak często należy sprawdzać opór powierzchniowy w materiałach piankowych przewodzących ESD?

Częstotliwość testowania oporu powierzchniowego zależy od krytyczności zastosowań oraz wzorców użytkowania materiału. Kontrola materiałów przyjmowanych powinna potwierdzać zgodność oporu dla każdej partii, natomiast materiały w użytkowaniu powinny być badane co miesiąc lub co kwartał – w zależności od warunków ekspozycji. W środowiskach produkcji o dużej wydajności może być wymagane testowanie tygodniowe, podczas gdy w przypadku zastosowań magazynowych wystarczająca może być weryfikacja raz na pół roku. W zastosowaniach krytycznych pomiary oporu powinny być częścią codziennych kontroli jakości.

Czy wartości oporu powierzchniowego mogą ulec zmianie w trakcie okresu użytkowania przewodzącej pianki ESD?

Tak, opór powierzchniowy może zmieniać się w czasie z powodu zużycia mechanicznego, oddziaływania czynników chemicznych, zanieczyszczenia oraz starzenia się materiału. Prawidłowe przechowywanie w czystych i kontrolowanych warunkach środowiskowych minimalizuje te zmiany, jednak okresowe badania są niezbędne do potwierdzenia ciągłego zgodności z wymaganymi wartościami oporu. Jakościowe materiały piankowe przewodzące ESD zostały zaprojektowane tak, aby utrzymywać stabilne właściwości oporowe przez kilka lat w normalnych warunkach przemysłowego użytkowania, jednak programy monitoringu powinny śledzić wszelkie trendy, które mogą wskazywać na degradację materiału.
